8503G

Orig. Hartner

PUNTE PER METALLI ROTAZIONE DESTRA

stub drills, right hand cutting

DIN 345

DIN 345. Tipo N. In acciaio SUPER-RAPIDO al Cobalto HSS-E. Angolo di taglio 118°.

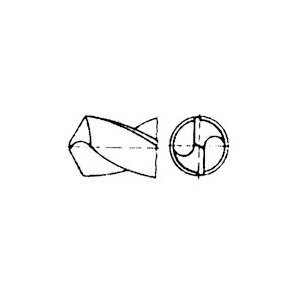

Tagliente assottigliato secondo DIN 1412 A.
Per acciai fino a R 1000 N/mm^2, ghise, ghise temprate, grafite, leghe di alluminio, bronzo e ottone.

Attacco Cono Morse.

	Note	Cod. Art.	Cad.	Cod. Prod.	Ø mm	Lungh. totale mm	Lungh. elica mm	Attacco C.M.	Giacenza	Peso Art
(*)		8503G 6	€ 0	82011	6	138	57	1	13	0,073
(*)		8503G 8	€ 0	82011	8	156	75	1	11	0,097
(*)		8503G 9	€ 0	82011	9	162	81	1	2	0,117
(*)		8503G 10	€ 0	82011	10	168	87	1	2	0,133
(*)		8503G 11	€ 0	82011	11	175	94	1	1	0,15
(*)		8503G 11.5	€ 0	82011	11,5	175	94	1	4	0,16
(*)		8503G 12	€ 0	82011	12	182	101	1	1	0,17
(*)		8503G 12.5	€ 0	82011	12,5	182	101	1	2	0,18
(*)		8503G 13	€ 0	82011	13	182	101	1	2	0,19
(*)	In eliminazione	8503G 13.5	€ 0	82011	13,5	189	108	1	2	0,2
(*)		8503G 14	€ 0	82011	14	189	108	1	1	0,21
(*)		8503G 14.5	€ 0	82011	14,5	212	114	2	2	0,224
(*)		8503G 14.75	€ 0	82011	14,75	212	114	2	2	0,231
(*)		8503G 15	€ 0	82011	15	212	114	2	2	0,238
(*)		8503G 15.25	€ 0	82011	15,25	218	120	2	2	0,245
(*)		8503G 15.5	€ 0	82011	15,5	218	120	2	7	0,252
(*)	In eliminazione	8503G 15.75	€ 0	82011	15,75	218	120	2	3	0,259
(*)		8503G 16	€ 0	82011	16	218	120	2	2	0,266
(*)		8503G 16.25	€ 0	82011	16,25	223	125	2	2	0,273
(*)		8503G 16.5	€ 0	82011	16,5	223	125	2	1	0,28
(*)		8503G 16.75	€ 0	82011	16,75	223	125	2	1	0,287
(*)		8503G 17	€ 0	82011	17	223	125	2	1	0,294
(*)	In eliminazione	8503G 17.25	€ 0	82011	17,25	228	130	2	1	0,301
(*)		8503G 17.5	€ 0	82011	17,5	228	130	2	2	0,308
(*)		8503G 18	€ 0	82011	18	228	130	2	2	0,322
(*)		8503G 18.5	€ 0	82011	18,5	233	135	2	1	0,336
(*)		8503G 19.5	€ 0	82011	19,5	238	140	2	2	0,364
(*)	In eliminazione	8503G 19.75	€ 0	82011	19,75	238	140	2	1	0,371
(*)		8503G 20	€ 0	82011	20	238	140	2	2	0,378
(*)	In eliminazione	8503G 20.25	€ 0	82011	20,25	243	145	2	1	0,39
(*)		8503G 20.5	€ 0	82011	20,5	243	145	2	0	0,402
(*)		8503G 21	€ 0	82011	21	243	145	2	1	0,426
(*)	In eliminazione	8503G 21.25	€ 0	82011	21,25	248	150	2	1	0,438
(*)		8503G 21.5	€ 0	82011	21,5	248	150	2	1	0,45
(*)		8503G 22	€ 0	82011	22	248	150	2	1	0,474
(*)		8503G 22.5	€ 0	82011	22,5	253	155	2	1	0,498
(*)		8503G 23	€ 0	82011	23	253	155	2	1	0,522
(*)		8503G 24	€ 0	82011	24	281	160	3	2	0,57
(*)		8503G 24.5	€ 0	82011	24,5	281	160	3	1	0,582
(*)		8503G 25	€ 0	82011	25	281	160	3	1	0,606
(*)		8503G 26	€ 0	82011	26	286	165	3	3	0,678
(*)		8503G 26.5	€ 0	82011	26,5	286	165	3	3	0,718
(*)		8503G 27	€ 0	82011	27	291	170	3	1	0,738
(*)		8503G 27.5	€ 0	82011	27,5	291	170	3	3	0,778
(*)		8503G 28	€ 0	82011	28	291	170	3	1	0,818
(*)		8503G 28.5	€ 0	82011	28,5	296	175	3	1	0,838
(*)		8503G 29	€ 0	82011	29	296	175	3	2	0,878
(*)		8503G 29.5	€ 0	82011	29,5	296	175	3	2	0,918
(*)		8503G 30	€ 0	82011	30	296	175	3	1	0,958
(*)		8503G 31	€ 0	82011	31	301	180	3	3	0,998
(*)	In eliminazione	8503G 31.5	€ 0	82011	31,5	301	180	3	2	1,048
(*)		8503G 32	€ 0	82011	32	334	185	4	1	1,108
(*)		8503G 33	€ 0	82011	33	334	185	4	1	1,168
(*)		8503G 34	€ 0	82011	34	339	190	4	1	1,228
(*)	In eliminazione	8503G 37	€ 0	82011	37	344	195	4	2	1,408
(*)		8503G 38	€ 0	82011	38	349	200	4	1	1,468
(*)	In eliminazione	8503G 39	€ 0	82011	39	349	200	4	1	1,612
(*)	In eliminazione	8503G 42	€ 0	82011	42	354	205	4	1	1,98
(*)	In eliminazione	8503G 43	€ 0	82011	43	359	210	4	1	2,06
(*)	In eliminazione	8503G 45	€ 0	82011	45	359	210	4	1	2,22
(*)	In eliminazione	8503G 46	€ 0	82011	46	364	215	4	2	2,3
(*)	In eliminazione	8503G 47	€ 0	82011	47	364	215	4	1	2,38

Tabelle tecniche (1)
- Tabella tecnica Nr. 23 Punte elicoidali - Caratteristiche ed elementi costruttivi
Tabelle tecniche (1)
- Tabella tecnica Nr. 29 Consigli per l’impiego di punte elicoidali ≤ 5xD
