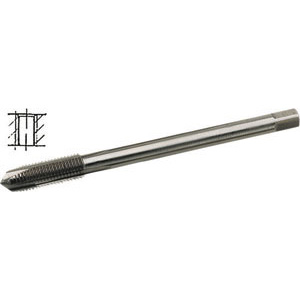

9276G

Orig. Völkel

MASCHI PER USO A MACCHINA

GAMBO PASSANTE
USO SINISTRO
FILETTATURA METRICA ISO FINE-Conforme DIN 13 (DIN 374)-Metrico-Fine MF-Tolleranza ISO2/6H.

HSS-E. Imbocco corretto. Tipo universale. Fori passanti.

	Cod. Art.	Cad.	Cod. Prod.	Ø mm	Passo mm	Lungh. totale mm	Lungh. filetto mm	Ø gambo mm	Quadro gambo mm	Giacenza	Peso Art
(*)	9276G 3 0.35	€ 0	348	3	0,35	56	9	2,2	-	3	0,002
(*)	9276G 4 0.5	€ 0	348	4	0,5	63	10	2,8	2,1	2	0,003
(*)	9276G 5 0.5	€ 0	348	5	0,5	70	12	3,5	2,7	3	0,006
(*)	9276G 6 0.75	€ 0	348	6	0,75	80	14	4,5	3,4	3	0,01
(*)	9276G 8 0.75	€ 0	348	8	0,75	80	19	6	4,9	1	0,019
(*)	9276G 8 1	€ 0	348	8	1	90	22	6	4,9	4	0,021
(*)	9276G 10 1	€ 0	348	10	1	90	20	7	5,5	1	0,029
(*)	9276G 10 1.25	€ 0	348	10	1,25	100	24	7	5,5	5	0,033
(*)	9276G 12 1	€ 0	348	12	1	100	22	9	7	3	0,049
(*)	9276G 12 1.25	€ 0	348	12	1,25	100	22	9	7	6	0,049
(*)	9276G 12 1.5	€ 0	348	12	1,5	100	22	9	7	3	0,049
(*)	9276G 14 1	€ 0	348	14	1	100	22	11	9	4	0,072
(*)	9276G 14 1.25	€ 0	348	14	1,25	100	22	11	9	2	0,072
(*)	9276G 14 1.5	€ 0	348	14	1,5	100	22	11	9	1	0,072
(*)	9276G 16 1	€ 0	348	16	1	100	22	12	9	3	0,089
(*)	9276G 16 1.5	€ 0	348	16	1,5	100	22	12	9	4	0,087
(*)	9276G 18 1	€ 0	348	18	1	110	25	14	11	2	0,128
(*)	9276G 18 1.5	€ 0	348	18	1,5	110	25	14	11	2	0,129
(*)	9276G 20 1	€ 0	348	20	1	125	25	16	12	3	0,19
(*)	9276G 20 1.5	€ 0	348	20	1,5	125	25	16	12	2	0,189
(*)	9276G 22 1	€ 0	348	22	1	125	25	18	14,5	1	0,241
(*)	9276G 22 1.5	€ 0	348	22	1,5	125	25	18	14,5	4	0,239
(*)	9276G 24 1.5	€ 0	348	24	1,5	140	28	18	14,5	1	0,279
(*)	9276G 24 2	€ 0	348	24	2	140	28	18	14,5	1	0,278
(*)	9276G 26 1.5	€ 0	348	26	1,5	140	28	18	14,5	1	0,294
(*)	9276G 27 1.5	€ 0	348	27	1,5	140	28	20	16	1	0,346
(*)	9276G 28 1.5	€ 0	348	28	1,5	140	28	20	16	2	0,353
(*)	9276G 30 1.5	€ 0	348	30	1,5	150	28	22	18	2	0,452
(*)	9276G 32 1.5	€ 0	348	32	1,5	150	28	22	18	1	0,459
(*)	9276G 32 2	€ 0	348	32	2	150	28	22	18	1	0,459
